简易潮流计算教程


一、简易潮流计算入口: http://www.kexuejisuan.com/cljs-drawtool/

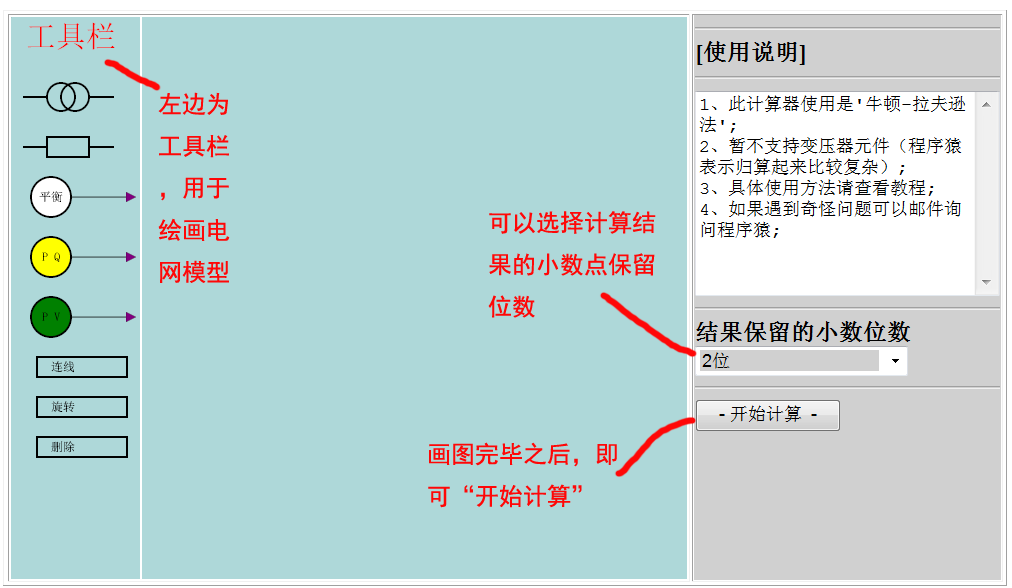

二、潮流计算画图界面(注意:如果看不到如下所示,很可能是因为没有安装SVG插件或是禁用了SVG插件,可以到本网站的下载页面下载和安装SVG插件 或者 根据浏览器提示允许插件运行即可):

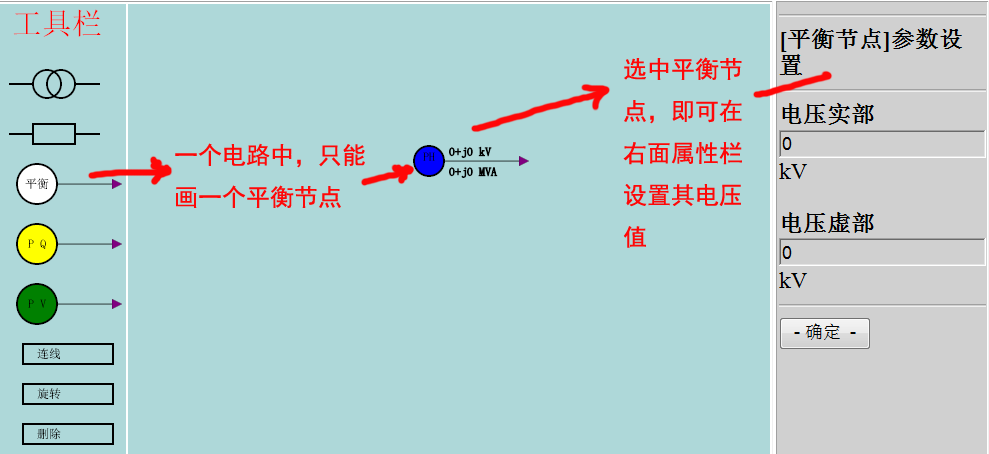

三、平衡节点:



四、PQ节点、PV节点、变压器(暂不支持)、阻抗的画法和属性设置和平衡节点基本一致,这里就不赘述了

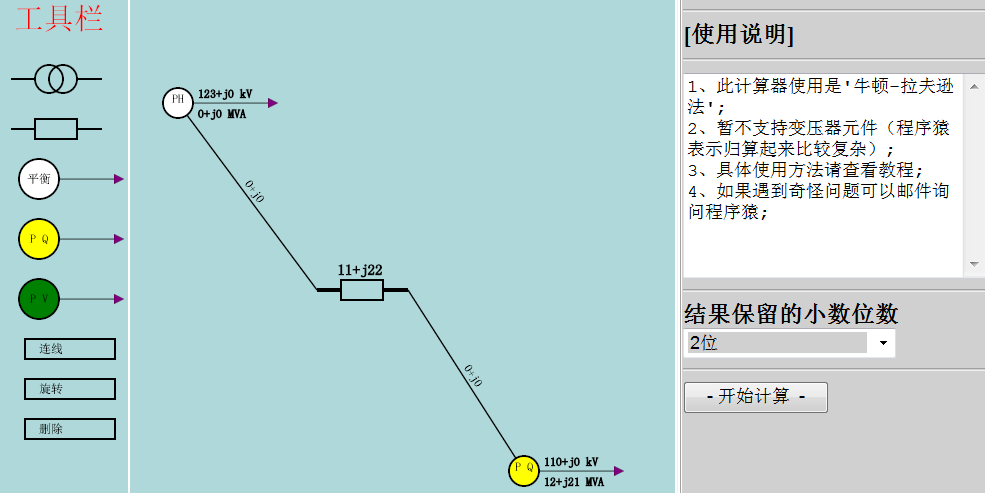

五、实例:画出如下图电路图,设置好参数

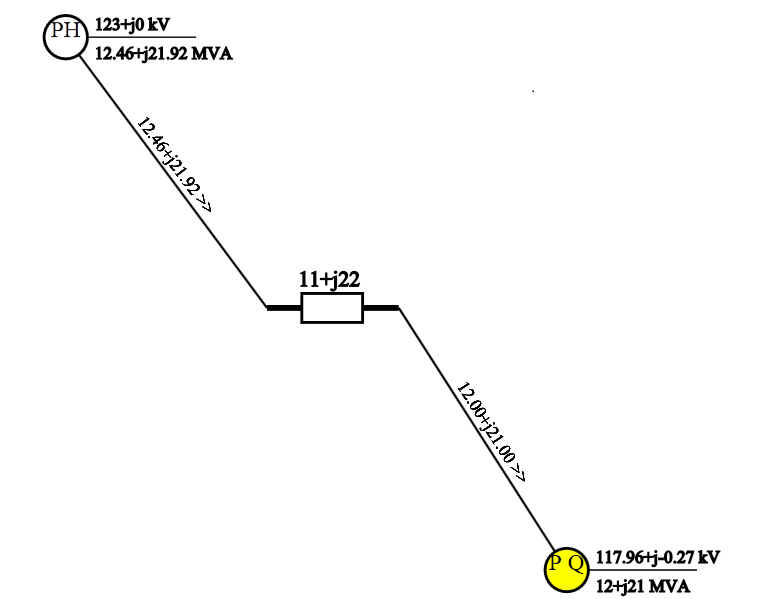

六、点击“开始计算”,可得下面结果:
